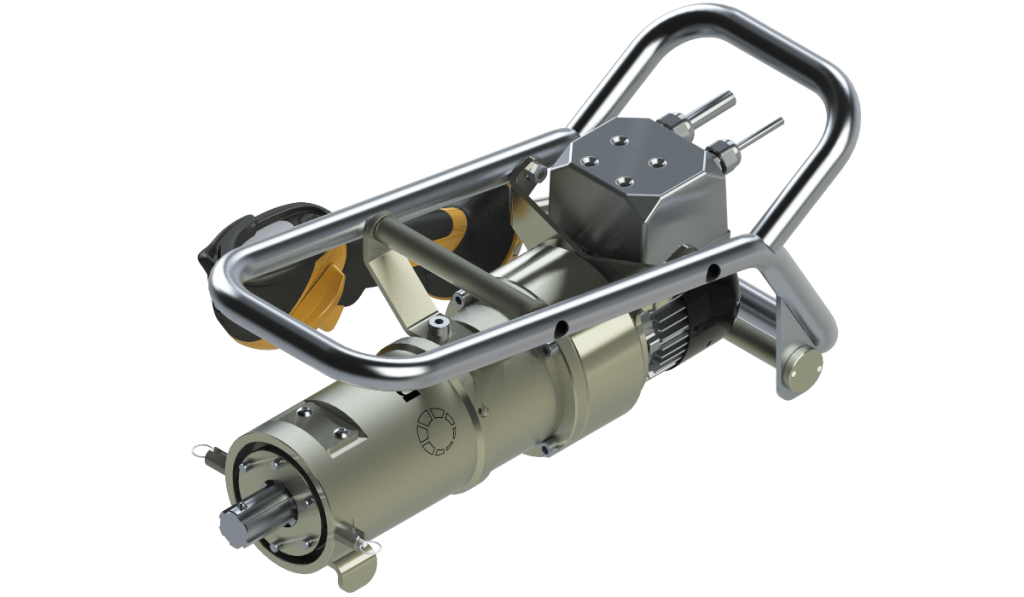

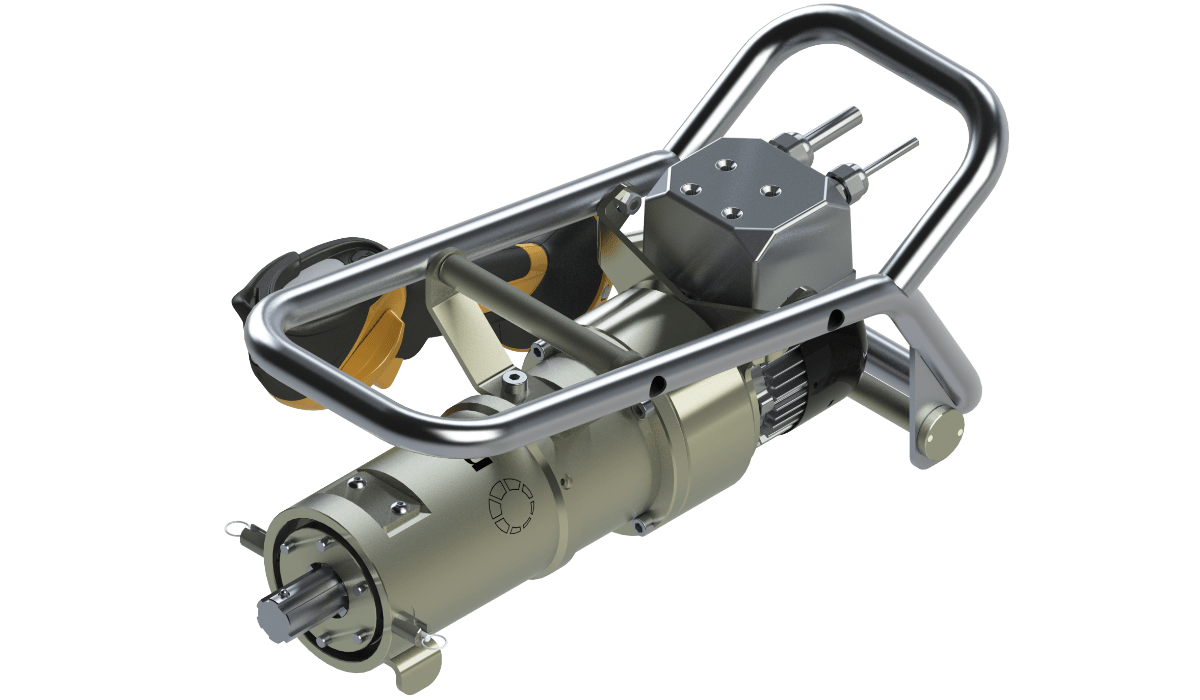

L’actionneur dédié aux applications les plus exigeantes !

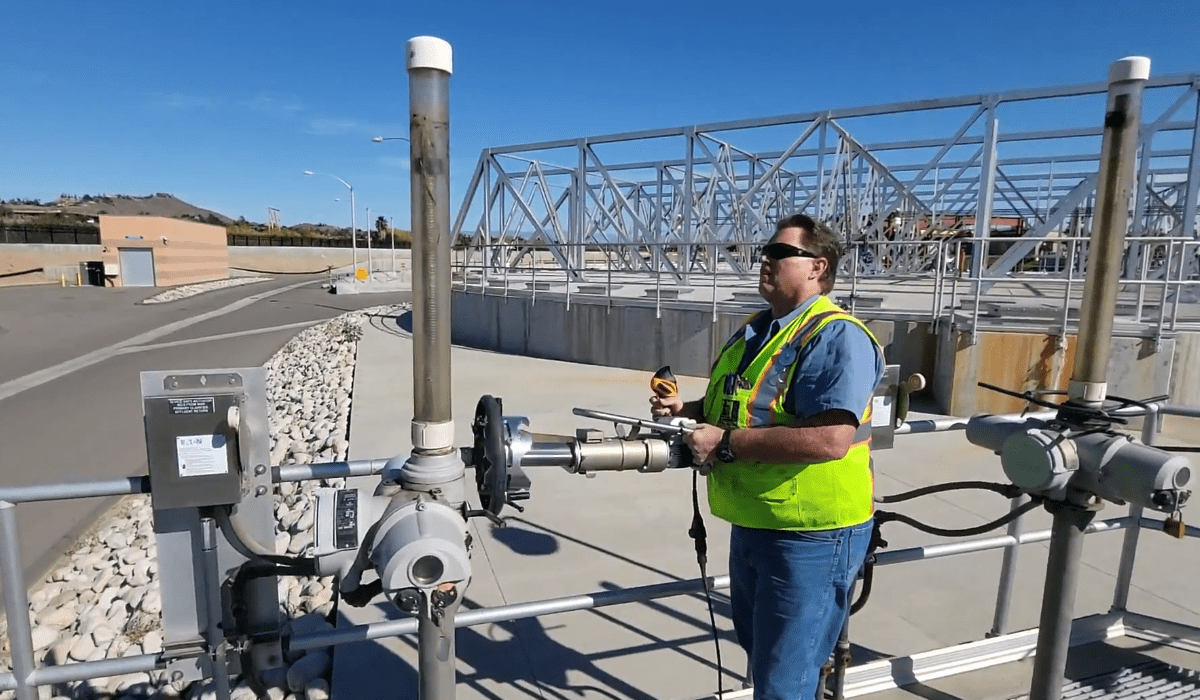

Grâce à sa robustesse et ses batteries de grande autonomie, l’actionneur rotatif portable électrique JA73 modec est capable de délivrer sa pleine puissance pendant plus d’une heure en continu.
Il ne dépend donc d’aucune source d’énergie (prise électrique ou réseau d’air comprimé) et peut être utilisé librement partout. Beaucoup plus puissant que son petit frère (MC89), il permet de bénéficier en même temps d’une vitesse et d’un couple élevés, idéal pour les applications Heavy Duty.
Particulièrement robuste, il dispose d’un système d’embrayage intégré qui protège l’opérateur et le matériel, même en cas de blocage complet de la vanne. La poignée de pilotage ergonomique munie d’un écran permet l’affichage et le contrôle des nombreuses fonctions et paramètres de l’actionneur et de sa batterie pour une utilisation facile et intuitive.
Le limiteur de couple électronique disponible en série sur tous les modèles permet de s’adapter à n’importe quelle configuration et améliorer encore la sécurité de l’utilisateur et du matériel.
Indice de protection équivalent IP20
L’actionneur dédié aux applications les plus exigeantes !
Grâce à sa robustesse et ses batteries de grande autonomie, l’actionneur rotatif portable électrique JA73 modec est capable de délivrer sa pleine puissance pendant plus d’une heure en continu.
Il ne dépend donc d’aucune source d’énergie (prise électrique ou réseau d’air comprimé) et peut être utilisé librement partout. Beaucoup plus puissant que son petit frère (MC89), il permet de bénéficier en même temps d’une vitesse et d’un couple élevés, idéal pour les applications Heavy Duty.
Particulièrement robuste, il dispose d’un système d’embrayage intégré qui protège l’opérateur et le matériel, même en cas de blocage complet de la vanne. La poignée de pilotage ergonomique munie d’un écran permet l’affichage et le contrôle des nombreuses fonctions et paramètres de l’actionneur et de sa batterie pour une utilisation facile et intuitive.
Le limiteur de couple électronique disponible en série sur tous les modèles permet de s’adapter à n’importe quelle configuration et améliorer encore la sécurité de l’utilisateur et du matériel.
Indice de protection équivalent IP20
| Droit | Vitesse à vide (tr/min) | Couple max (Nm) | Couple de démarrage (Nm) |
|---|---|---|---|
| JA73E-023 | 360 | 44 | 35 |
| JA73S-077 | 110 | 150 | 120 |
| JA73S-132 | 63 | 250 | 200 |
| JA73H-169 | 49 | 325 | 260 |
| JA73H-309 | 27 | 590 | 470 |
| JA73H-564 | 15 | 1080** | 860 |
| Avec RA30 | Vitesse à vide (tr/min) | Couple max (Nm) | Couple de démarrage (Nm) |
|---|---|---|---|
| JA73E-023 | 360 | 44 | 35 |
| JA73S-077 | 110 | 150 | 120 |
| JA73S-132 | 63 | 250 | 200 |
| JA73H-169 | 49 | 325 | 260 |
| JA73H-309 | 27 | 590 | 470 |
| JA73H-564 | Max 600 Nm. Utilisez le limiteur de couple | ||
| Avec tête creuse BJH01 | Vitesse à vide (tr/min) | Couple max (Nm) | Couple de démarrage (Nm) |
|---|---|---|---|
| JA73E-023 | 90 | 180 | 140 |
| JA73S-077 | 27 | 590 | 470 |
| JA73S-132 | Max 600 Nm. Utilisez le limiteur de couple | ||
| JA73H-169 | |||
| JA73H-309 | |||
| JA73H-564 | |||
| Avec tête creuse BJH02 | Vitesse à vide (tr/min) | Couple max (Nm) | Couple de démarrage (Nm) |
|---|---|---|---|
| JA73E-023 | 120 | 135 | 105 |
| JA73S-077 | 36 | 440 | 350 |
| JA73S-132 | 21 | 760 | 600 |
| JA73H-169 | 16 | 975 | 780 |
| JA73H-309 | Max 1000 Nm. Utilisez le limiteur de couple | ||
| JA73H-564 | |||
| Avec multiplicateur de couple | Vitesse à vide (tr/min) | Couple max (Nm) | Couple de démarrage (Nm) |
|---|---|---|---|
| JA73E-023 | 97 | 163 | 130 |
| JA73S-077 | 30 | 557 | 445 |
| JA73S-132 | Max 600 Nm. Utilisez le limiteur de couple | ||
| JA73H-169 | Non disponible | ||
| JA73H-309 | |||
| JA73H-564 | |||
* Attention! Ne pas utiliser l'actionneur lorsque le couple demandé est supérieur à 1000 Nm. Utiliser le limiteur de couple.
Certains constructeurs d’actionneurs portables électriques annoncent des performances de couple et de vitesse sans référence à la durée de fonctionnement.
Les valeurs indiquées peuvent alors sembler élevées mais ne peuvent être obtenues en réalité que sur quelques secondes et avec un risque important de dommage au moteur de l’actionneur.
Les actionneurs rotatifs portables sur batterie modec ont été conçus et testés pour pouvoir délivrer les valeurs affichées sans limite de temps autre que celle de l’autonomie de la batterie.
IMPORTANT
Pour votre confort et votre sécurité, veuillez impérativement lire le manuel d’instruction avant utilisation d’un actionneur rotatif portable.

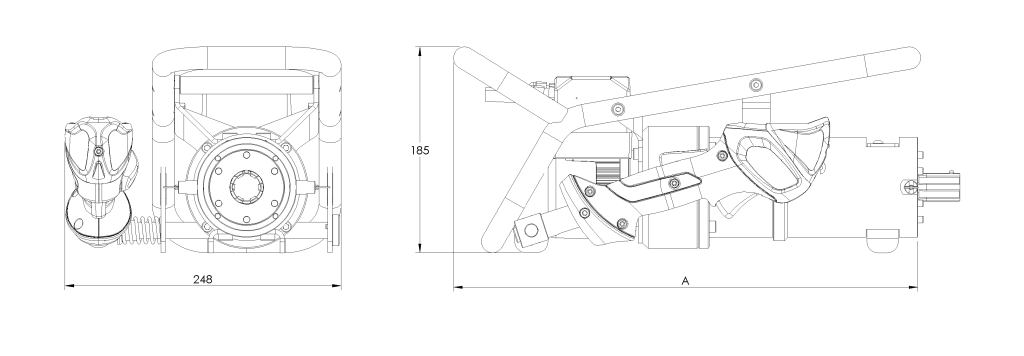

| Référence | Poids (kg) | Longueur A (mm) |
|---|---|---|
| JA73E-023 | 8.7 | 408 |
| JA73S-077 | ||
| JA73S-132 | ||
| JA73H-169 | ||
| JA73H-309 | ||
| JA73H-564 | 9 | 425 |

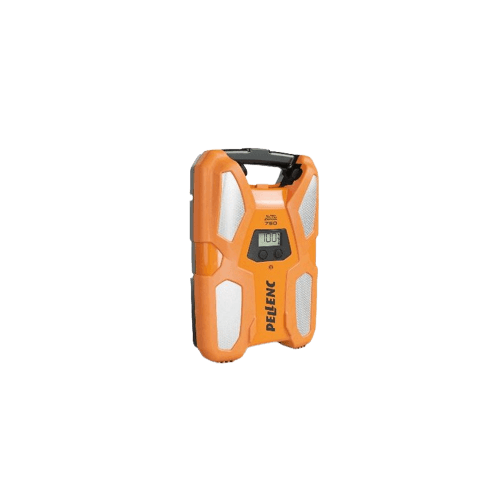

Les actionneurs portables électriques fonctionnent avec des batteries haute performance et d’une grande autonomie.
L’ensemble batterie et chargeur doit être commandé séparément.
Ces batteries sont livrées avec un harnais léger et confortable qui permet de les porter sur le dos pendant le transport et l’utilisation.
| Référence | BAT520 | BAT750 | BAT 1200 | BAT1500 |
|---|---|---|---|---|
| Type | Li-ion | |||
| Tension | 43.2 V | 43.2 V | 43.62 V | 43.62 V |
| Capacités | 12 Ah | 17.25 Ah | 28 Ah | 35 Ah |
| Energie stockée | 520 Wh | 745 Wh | 1221 Wh | 1527 Wh |
| Puissance max | 2 kW | |||
| Autonomie * | 25 min | 35 min | 60 min | 90 min |
| Temps de charge | 06h30 | 09h00 | 10h00 | 12h00 |
| Durée de vie moyenne (cycles) ** | 800 + | 1200 + | 1300 + | 1300 + |
| Poids (Kg) | 3.6Kg | 4.5Kg | 6.3Kg | 7.5Kg |
*Autonomie mesurée pour un couple égal à 50% du couple maximum
**Un cycle correspond à une charge et une décharge complète de la batterie
Le JA73 est équipé d’un limiteur de couple électronique intégré pour une protection optimale des personnes et du matériel ainsi qu’une adaptation parfaite aux différentes contraintes et environnements.
En ajustant le niveau de puissance (4 positions), vous pouvez définir la limite de couple requise. Lorsque la limite de couple est atteinte, l’actionneur s’arrête.
Voir les détails ici pour les différents réglages et valeurs de couple disponibles.
De plus, la poignée comprend un compte-tour intégré pour un pilotage plus précis.
